CristalLiq-serial.ino File Reference

O Arduino Nano gerencia a exibição no Display de quatro linhas, o acionamento do buzzer e o ajuste e leitura do RTC. More...

#include <Wire.h>
#include <LiquidCrystal_I2C.h>
#include <RTClib.h>
#include "frame.h"

Include dependency graph for CristalLiq-serial.ino:

Classes
struct	ProtocolMessage
	Representa a decodificação de uma mensagem recebida. More...
struct	Display
	Representa o estado de uma linha do display LCD. More...

Macros
Códigos de Mensagens do Protocolo.
Constantes usadas na comunicação serial com a TV-Box. Cada constante representa um tipo de mensagem disparada pelo master (TV-Box).
#define	PING   100
#define	TIME   200
#define	LECTURE_NAME   300
#define	SPEAKER   400
#define	ATTENDEE   500
#define	SUCCESS   600
#define	FAIL   601
#define	SETTIME   700
#define	GETTIME   701
Macros de controle dos dispositivos.
Constantes usadas para I2C e controles adicionais. Essas constantes são relacionadas aos endereços I2C e demais ajustes sobre os dispositivos externos.
#define	BUZZER   2
#define	COL   20
#define	ROW   4
#define	ADDRESS   0x27
#define	DISPLAY_UPDATE_DELAY   500
#define	LOOP_DELAY   10
#define	KEEP_AT_ZERO   1
#define	KEEP_AT_LAST   1

Functions
LiquidCrystal_I2C	lcd (ADDRESS, COL, ROW)
void	copiaN (char dest[], int sizeDest, char origem[], int sizeOrigem, int start)
	Copia um trecho de uma string de origem para um buffer de destino, ajustando posição inicial e preenchendo com espaços em branco, se necessário.
void	atualizaDisplay (int lines)
	Atualiza o conteúdo exibido no display LCD linha a linha.
void	parseMessage ()
	Interpreta a mensagem recebida pela serial USB e atualiza a estrutura global netMessage.
void	setup ()
	Configuração inicial do sistema Arduino.
void	loop ()
	Loop principal do firmware.

Variables
ProtocolMessage	netMessage
	Mantém uma única mensagem recebida.
Display	dispArray [ROW]
	Informações para as quatro linhas do Display.
const char *	VERSION = "1.0"
	Versão do firmware.
char	strReply [MAX_STRING+1]
char	auxStr [MAX_STRING+1]
unsigned long	uptime
	Tempo em que o Arduino está ligado em milissegundos.
RTC_DS3231	rtc
DateTime	now
SerialProtocol	usbProto
	Classe que implementa a transmissão e recepção de quadros pela serial sobre USB.

Detailed Description

O Arduino Nano gerencia a exibição no Display de quatro linhas, o acionamento do buzzer e o ajuste e leitura do RTC.

O Arduino Nano comunica-se por via serial sobre USB com a TV-Box. O protocolo de comunicação está na classe SerialProtocol. São mensagens de quadro encapsuladas com os caracteres '<' e '>'. No interior do quadro é possível usar o caracter de escape para: '<', '>' e '\'. A semântica das mensagens é específica para a aplicação IFSPresente. Há nove tipos de mensagens emitidas pela TV-Box.

• <100|0|0> → PING

• <200|TEXTO|TIMEOUT> → TIME (Linha 0, para sala, data e hora)

• <300|TEXTO|TIMEOUT> → LECTURE_NAME (Linha 1, para nome da palestra)

• <400|TEXTO|TIMEOUT> → SPEAKER (Linha 2, para nome do palestrante)

• <500|TEXTO|TIEMOUT> → ATTENDEE (Linha 3, aponta participante registrado
• <600|0|0> → SUCCESS (Beep de sucesso no registro)

• <601|0|0> → FAIL (Beep de falha no registro)
• <700|YYYY:MM:DD:HH:MM:SS|0> → SETTIME (Define a hora do RTC)
• <701|0|0> → GETTIME (Recebe a hora do RTC, além da temperatura)


O Arduino responde com três tipos de mensagens.

• <001|uptime em milissegundos|versão de firmware> → Resposta ao ping
• <003|YYYY:MM:DD:HH:MM:SS|temperatura> → Resposta ao gettime

• <002|OK|> → Resposta aos demais comandos

Outras aplicações podem definir outros modelos de mensagens nos quadros do protocolo.

Macro Definition Documentation

ADDRESS

#define ADDRESS   0x27

Serve para definir o endereço do display.

ATTENDEE

#define ATTENDEE   500

Linha 3: estudante que aponta sua presença.

BUZZER

#define BUZZER   2

Pino digital ligado ao buzzer.

COL

#define COL   20

Serve para definir o numero de colunas do display utilizado.

DISPLAY_UPDATE_DELAY

#define DISPLAY_UPDATE_DELAY   500

Tempo em milissegundos em que um texto é exibido numa linha do display antes de sofrer scroll.

FAIL

#define FAIL   601

Beep de falha no registro, seja por leitor biométrico de digital ou por senha no teclado numérico.

GETTIME

#define GETTIME   701

Comando para solicitar data/hora do RTC ligado ao Arduino, além da temperatura.

KEEP_AT_LAST

#define KEEP_AT_LAST   1

Quando um texto é exibido numa linha do display, deve ficar um tempo a mais antes de reiniciar o scroll.

KEEP_AT_ZERO

#define KEEP_AT_ZERO   1

Quando um texto é exibido numa linha do display, deve ficar um tempo a mais antes de iniciar o scroll.

LECTURE_NAME

#define LECTURE_NAME   300

Linha 1: nome da palestra.

LOOP_DELAY

#define LOOP_DELAY   10

Tempo em que o loop principal do código do Arduino dorme à espera de uma mensagem.

PING

#define PING   100

Obtém o timestamp do uptime e a versão do firmware.

ROW

#define ROW   4

Serve para definir o numero de linhas do display utilizado.

SETTIME

#define SETTIME   700

Comando para ajustar data/hora do RTC ligado ao Arduino.

SPEAKER

#define SPEAKER   400

Linha 2: nome do professor responsável pela aula em curso.

SUCCESS

#define SUCCESS   600

Beep de sucesso no registro, seja por leitor biométrico de digital ou por senha no teclado numérico.

TIME

#define TIME   200

Linha 0: sala, data e hora.

Function Documentation

atualizaDisplay()

void atualizaDisplay

(

int

lines

)

Atualiza o conteúdo exibido no display LCD linha a linha.

Esta função gerencia a exibição de mensagens no display, considerando:

• Tempo mínimo entre atualizações (usando millis() e DISPLAY_UPDATE_DELAY).
• Mensagens temporárias (TTL): quando expiram, voltam para a mensagem padrão.
• Rolagem horizontal (scroll): caso a mensagem seja maior que o número de colunas (COL), realiza deslocamento progressivo, mantendo o início por alguns ciclos (KEEP_AT_ZERO) antes de avançar.

O comportamento difere conforme a mensagem ativa:

• Se dispArray[i].TTL expirou → mostra defaultMessage com rolagem.
• Caso contrário → mostra message com rolagem.

Parameters

[in]

lines

Índice da linha a ser atualizada: -1 → atualiza todas as linhas, para efeito de rolagem horizontal, então faz a cada DISPLAY_UPDATE_DELAY milissegundos. 0..ROW-1 → atualiza apenas a linha especificada e faz automaticamente independentemente de DISPLAY_UPDATE_DELAY ter expirado, alcançando boa responsividade.

Note

• Usa copiaN() para preencher o buffer de exibição (toPrint).
• Usa o estado da máquina (usbProto.machState) para evitar atualizações durante recepção de dados.
• O cursor do LCD é posicionado no início de cada linha (lcd.setCursor(0,i)).

Regras de rolagem

• Quando startPosition == 0, mantém a mensagem parada por KEEP_AT_ZERO ciclos.
• Depois, incrementa startPosition até o limite calculado, com espera em KEEP_AT_LAST no final.

Here is the call graph for this function:

Here is the caller graph for this function:

copiaN()

void copiaN	(	char	dest[],
		int	sizeDest,
		char	origem[],
		int	sizeOrigem,
		int	start
	)

Copia um trecho de uma string de origem para um buffer de destino, ajustando posição inicial e preenchendo com espaços em branco, se necessário.

Esta função garante que o conteúdo copiado caiba exatamente no tamanho do display (ou outro destino), ajustando o índice inicial (start) caso:

• A string de origem seja menor ou igual ao destino → começa da posição zero.
• A string de origem seja maior que o destino, mas o ponto inicial da cópia desejada ultrapasse os limites → recua o início para preencher completamente o destino.

Após a cópia, o restante do buffer de destino é preenchido com espaços em branco, e o finalizador ‘’\0'` é adicionado ao fim.

Parameters

[out]	dest	Buffer de destino (receberá a string copiada).
[in]	sizeDest	Tamanho da string que ficará em dest, número de caracteres visíveis no display. O buffer dest precisa ter pelo menos (sizeDest+1) bytes.
[in]	origem	String de origem.
[in]	sizeOrigem	Tamanho da string de origem.
[in]	start	Posição inicial na string de origem a partir da qual a cópia deve começar (pode ser ajustada internamente pelo algoritmo).

Note

Usa min(sizeDest, sizeOrigem) para calcular o máximo de caracteres a copiar. O destino é sempre terminado em ‘’\0'`.

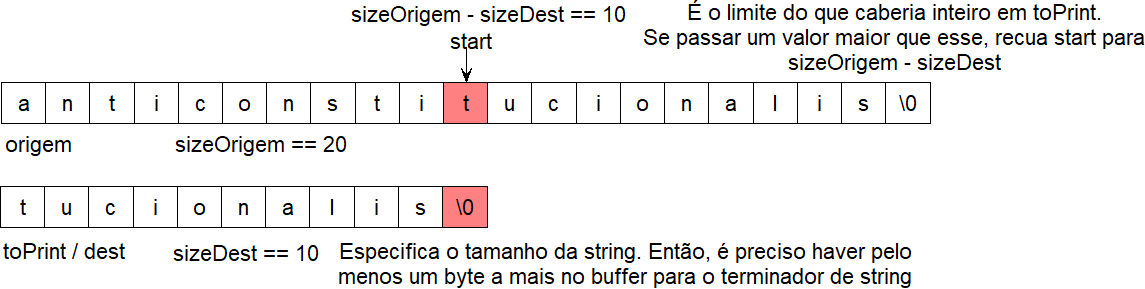

Exemplo de Funcionamento

Detalhamento do Algoritmo

Here is the caller graph for this function:

loop()

void loop

(

)

Loop principal do firmware.

O loop() executa continuamente o ciclo de atualização do display, recepção de mensagens da TV-Box e execução dos comandos recebidos.

O comportamento segue o protocolo definido:

• PING (100): responde com uptime em ms e versão do firmware.
• TIME (200): atualiza linha 0 (sala, data, hora).
• LECTURE_NAME (300): atualiza linha 1 (nome da palestra).
• SPEAKER (400): atualiza linha 2 (nome do professor).
• ATTENDEE (500): atualiza linha 3 (participante) e força atualização imediata.
• SUCCESS (600): feedback sonoro curto (registro aceito, pode ser usuário/senha correto ou leitura correta de impressão digital).
• FAIL (601): feedback sonoro duplo (registro rejeitado).
• SETTIME (700): Define a data e hora do RTC do Arduino.
• GETTIME (701): Obtém a data/hora do RTC, além da temperatura em graus Celcius.

Estrutura do loop

1. Atualiza o display (atualizaDisplay(-1)).
2. Recebe frame via usbProto.receiveFrame().
3. Se um frame válido foi recebido (machState == RECEIVED):
   • Chama parseMessage() para decodificar.
   • Executa ação conforme netMessage.code.
   • Responde sempre "002|OK" após comandos de atualização.
   • Atualiza mensagens em dispArray (conteúdo, tamanho, TTL, rolagem).
   • Gera sinais sonoros quando uma digital for lida ou usuário/senha do teclado.
   • Reinicia estado da máquina (machState = START).
   • Reinicia o ciclo (goto CONTINUE) sem esperar o delay.
4. Se nada foi recebido → aguarda LOOP_DELAY antes do próximo ciclo.

Note

• O goto CONTINUE garante responsividade, reiniciando o ciclo imediatamente após processar uma mensagem (sem aguardar LOOP_DELAY).
• O uso de atualizaDisplay(3) no caso ATTENDEE deixa a linha 3 mais responsiva a eventos de digitação no teclado.
• A comunicação usa usbProto, que mantém a decodificação de um frame recebido.

See also

atualizaDisplay

parseMessage

Here is the call graph for this function:

parseMessage()

void parseMessage

(

)

Interpreta a mensagem recebida pela serial USB e atualiza a estrutura global netMessage.

Esta função:

• Remove os marcadores de acentuação gráfica da string recebida (usbProto.receivedChars).
• Usa strtok para separar os campos da mensagem, assumindo o caractere | como delimitador.
• Converte o primeiro campo para um código numérico (netMessage.code).
• Copia o segundo campo como texto da mensagem (netMessage.message).
• Converte o terceiro campo em milissegundos para o tempo de vida (netMessage.TTL).

Note

A função não recebe parâmetros nem retorna valor. Atua diretamente sobre as variáveis globais usbProto e netMessage.

Here is the call graph for this function:

Here is the caller graph for this function:

setup()

void setup

(

)

Configuração inicial do sistema Arduino.

Esta função é chamada automaticamente pelo framework Arduino logo após o reset ou inicialização da placa. Ela é chamada uma única vez.

Inicializações realizadas:

• Define o pino do buzzer (BUZZER) como saída.
• Inicializa o display LCD (lcd.init()).
• Configura contraste e backlight do display (mas não tem efeito no display que usamos).
• Desativa autoscroll e cursor piscante.
• Limpa a tela do display (lcd.clear()).
• Configura a taxa de comunicação serial (usbProto.setBaudRate(9600)).
• Ajusta os tamanhos das mensagens padrão em dispArray.

Note

Esta função não recebe parâmetros e não retorna valor. É executada uma única vez antes de loop().

Here is the call graph for this function:

Variable Documentation

dispArray

Display dispArray[ROW]

Initial value:

= {
                          {"", "IFSPresente", "", 0, 0, 0, KEEP_AT_ZERO, 0},
                          {"", "Local Disponivel", "", 0, 0, 0, KEEP_AT_ZERO, 0},
                          {"", "Sem reserva de palestrante", "", 0, 0, 0, KEEP_AT_ZERO, 0},
                          {"", "Aguardando Registro", "", 0, 0, 0, KEEP_AT_ZERO, 0}
                         }

Informações para as quatro linhas do Display.

Contém as quatro linhas do display LCD. Cada posição tem:

• Mensagem atual (message)
• Mensagem padrão (defaultMessage)
• Texto a imprimir (toPrint)
• Tamanho da mensagem (ajustado em setup())
• Tamanho da mensagem padrão (ajustado em setup())
• Posição inicial da string a partir da onde imprime no display
• Tempo de vida (TTL) de impressão da mensagem

Inicialmente preenchido com mensagens padrão do sistema:

• Linha 0 → "IFSPresente"
• Linha 1 → "Local Disponivel"
• Linha 2 → "Sem reserva de palestrante"
• Linha 3 → "Aguardando Registro"

VERSION

char * VERSION = "1.0"

Versão do firmware.

Note

É retornado junto com o serviço ping.
