Módulo Arduino - CristalLiq

Introdução

Este módulo implementa a comunicação entre o display de cristal líquido e o Arduino via porta serial sobre USB, utilizando a classe SerialProtocol para cuidar da transmissão dos quadros.

Funcionalidades

• Recepção de comandos da TV-Box por meio de protocolo serial sobre USB.
• Exibição das mensagens no display LCD de 4 linhas.
• Emissão de sinais sonoros via buzzer.
• Ajuste e leitura do RTC.
• Leitura da temperatura.

Arquitetura

O sistema é dividido em:

• CristalLiq-serial.ino: ponto de entrada e lógica principal.
• frame.h/.cpp: implementação da classe SerialProtocol.
• SerialProtocol: protocolo de comunicação master/slave por serial sobre USB.
• Para mais detalhes sobre o fluxo de mensagens, veja a página: Protocolo Serial e Fluxo de Controle

Uso

1. Carregar o código no Arduino Nano com o Arduino IDE.
2. Conectar o display LCD de 4 linhas, o buzzer e o RTC.

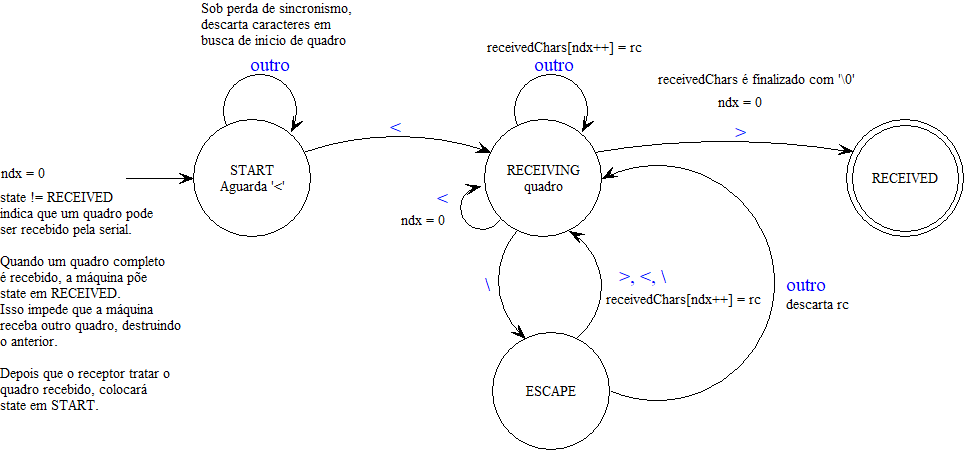

Máquina de Estado do protocolo

Máquina de Estados
